一、产品概述
OBD 故障诊断仪Handset OBD主要设计用于OBD的在线快速检测， 由 VCI 诊断盒、手持工业 PDA、OBD 诊断软件组成，该诊断仪与手持 PDA 通过蓝牙无线或有线方式连接，检测流程完全按照国家标准检测流程，检测数据可通过 4G 网络远程无线发送并与环保局 OBD 远程在线监管平台（如有）进行快速上传对接，该仪器可适用于各种环保检 测站、环保执法部门、汽车维修厂、发动机厂、汽车制造造厂、工程机 械质检单位 OBD 快速检测等使用。
满足标准：
□《GB3847-2018柴油车污染物排放限值及测量方法（自由加速及加载减速法）》
□《GB18285-2018汽油车污染物排放限值及测量方法（双怠速及工况法）》
□《HJ 1237-2021机动车排放定期检验规范》
□《T/CMA JD042-2021机动车排放检验用OBD诊断仪检验项目和方法》
联接形式：
1、打开车钥匙，设备连接车OBD插口，不要启动车辆；
2、设备连接方式：蓝牙连接。
二、性能特点
□ 满足ISO15031-4和SAEJ1978中规定的相关功能性技术要求，至少支持 J1939，J1979、ISO 9141-2、SAE J1850、ISO 14230-4、ISO 15765-4、ISO 27145 、IS013400(DoIP)等通信协议。
□ 能够与车辆 OBD 系统建立通信，提供 OBD 系统诊断服务用的通信连接接口，与车辆通信的接口满足。
□ 能连续获得、转换和显示与车辆排放相关的 OBD 故障代码，按照 ISO 15031-6 中的描述显示故障代码及故障信息。
□ 能够获取并显示 SAE J1979 规定的各部件/系统的准备就绪状态信息， 对诊断项目完成情况按如下方式描述：支持的诊断项目完成情况应描述为完成或未完成，不支持的诊断项目完成情况应描述为不适用。
□ 能获取并显示当前数据流信息。
□ 能获取并显示产生故障存储的冻结帧数据及故障指示器状态。
□ 根据 ISO 15031-5、ISO 27145 的要求，获取并显示 OBD 系统与排放有关的测试参数和结果。
□ 用于环保检查的诊断仪不可具有清除 OBD 相关故障代码、冻结祯数据， 以及发生 MIL 灯点亮后的行驶里程等相关数据。
□ 诊断的参数包括：发动机转速、冷却液温度、车辆速度、进气歧管压力、进气温度、空气流速、氧传感器电压、发动机转矩 Nm、燃油压力、发动机燃油流量、发动机进气流量、故障状态、期望档位、燃料消耗量等；
□ 读取当前车辆信息（车辆 VIN 号码、CALID软件标定识别号码、汽车型式核准时 OBD 所能达到的要求等信息）；
□ 读取当前动力系统诊断数据（负荷计算测试能读取当前动力系统诊断数据（负荷计算机转速、车速等信 息）；
□ OBD诊断仪工作电压9-36V，工作电流≤300mA，工作温度-20-75度，支持蓝牙及多路CAN诊断，自带车辆针脚电压显示功能，屏幕≥4.3英寸；
□ 具备电子车牌自动识别、行驶证拍照功能；

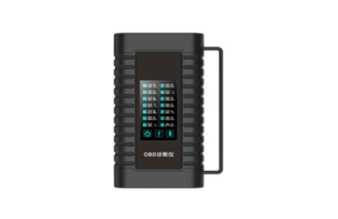

三、下位机规格参数
|
⼯作电压
|
DC 9V~36V
|
传输⽅式
|
⽀持有线和⽆线连接
|
|
⼯作电流
|
<300mA
|
OBD针脚电压
|
⾃带屏幕,可直观显⽰
|
|
⼯作温度
|
-20℃~75℃
|
⽀持蓝⽛,并⽀持多路CAN
|

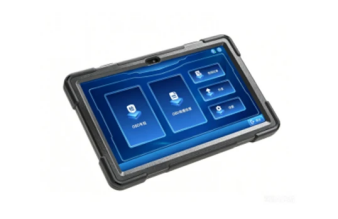

主机参数：
|
性能参数
|
处理器
|
八核，2.0GH
|
|
操作系统
|
Android 15
|
|
闪存
|
8G
|
|
存储容量
|
128G
|
|
基本参数
|
触控屏
|
11 英寸 LCD触控
|
|
显示屏
|
2560×1600 2.5K 超清
90Hz刷新率，180Hz触控采样率，1670万色，500nits
|
|
摄像头
|
前置500 万像素+后置800 万像素
|
|
I/O口
|
全功能 USB-C 2.0：充电、数据传输、外接U盘/显示器拓展
3.5mm 圆形耳机孔，不用转接有线耳机
TF 存储卡插槽，最高 2TB 扩容
|
|
整机颜色
|
黑色
|
|
WIFI
|
WiFi：802.11 a/b/g/n/ac 1×1 单天线，双频 2.4GHz+5GHz
|
|
蓝牙
|
蓝牙5.2
|
|
电池性能
|
电池容量
|
7040mAh 典型大容量电池
|
|
充电功率
|
20W 有线快充
|
|
续航时间
|
约10小时(默认50%音量，默认200流明亮度播放1080P高清视频)
|
